干粉砂漿烘干機簡介
干粉砂漿烘干機主要用于烘干一定濕度和粒度范圍內顆粒物料,如黃砂、型砂、礦渣,煤渣、小粒度粘土,以及不怕高溫及煙塵弄臟的其它小顆粒物料。烘干后的物料含水量可以達到1—0.5%以下。符合國家創建環境友好型、資源節約型社會的政策,是替代傳統烘干設備的環保節能型產品。

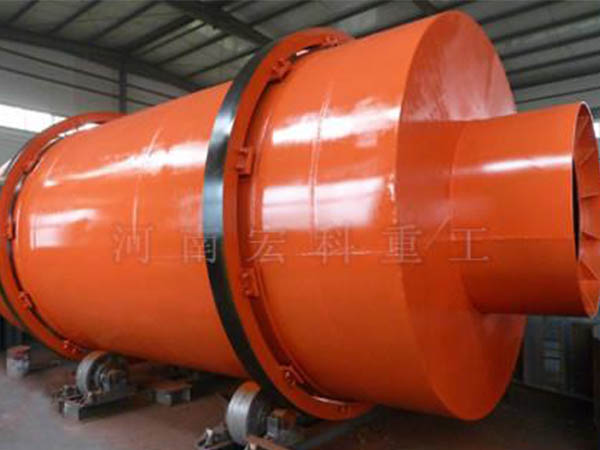

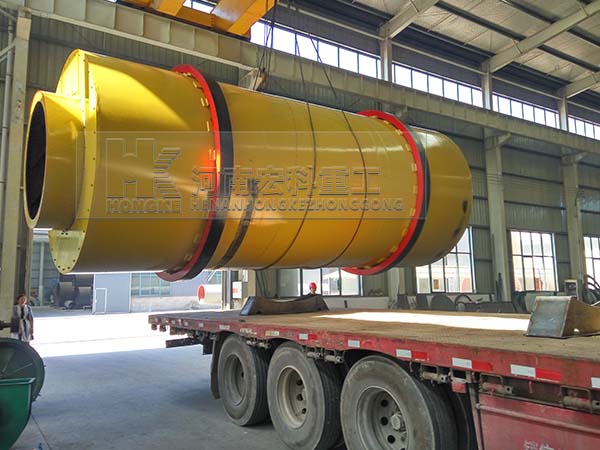

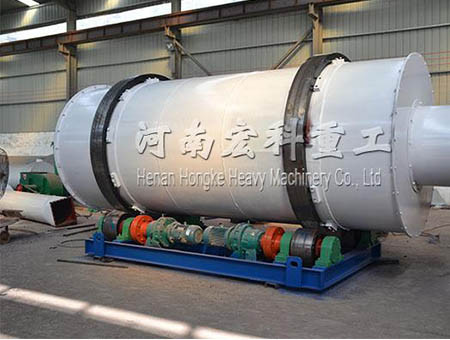

干粉砂漿烘干機圖片
干粉砂漿烘干機工作原理
干粉砂漿由皮帶輸送機或斗式提升機送到料斗,然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角,以便物料順利流入烘干機內。烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入,載熱體由低端進入,與物料成逆流接觸,也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中,直接或間接得到了載熱體的給熱,使?jié)裎锪系靡愿稍?,然后在出料端?jīng)皮帶機或螺旋輸送機送出。
干粉砂漿烘干機優勢
1、干粉砂漿烘干機制造成的干粉砂漿是工廠預拌的材料,只須在工地加水?dāng)嚢杈鶆蚣纯墒褂?,且揚塵極少,更環保。
2、由于干粉砂漿烘干機的特殊結構,筒體的長度是單筒烘干機的三分之一,基礎面積比單筒烘干機節約65%左右,基礎投資相應降低。
3、干粉砂漿烘干機優異的操作性能,施工速度快,工人勞動強度低,現場揚塵少,有利工人身體健康,更符合我國“以人為本”的宗旨。
干粉砂漿烘干機技術參數
項目單位 | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
外筒直徑 (m) | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
外筒長度 (m) | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
筒體容積 (m3) | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
筒體轉速 (rpm) | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
物料停留時間 (min) | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
物料初水份 (%) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
物料終水份 (%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
最高進氣溫度 (℃) | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
生產能力 (T/H) | 礦渣 | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
粉煤灰 | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
黃沙 | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
電動機型號 | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
電動機功率 (kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
減速機型號 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
減速機速比 (I) | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
設備重量 (T) | 25 | 32 | 35 | 38 | 43 | 57 | 77 |
