格子球磨機

時間:2017-11-07 15:34:30  來源:格子球磨機  瀏覽次數:1321

100%x200
  • 產量:0.65-2t/h-108-615t/h
  • 裝球量:1.5t-338t
  • 規格型號:Φ900*1800-Ф5500×8500
  • 適用物料:適用物料 主要用于選礦、陶瓷、化工、水泥、玻璃、耐火材料等行業它用于石灰,石膏,砂,礦渣等物料的粉磨
  • 微      信:390278864
  • 銷售熱線:0371-67846980

格子球磨機介紹:

本機由給料部、出料部、回轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。中空軸采用鑄鋼件,內襯可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠。格子型球磨機在結構制造方面非常合理,所以它的功能更多、優勢更具體,在應用過程中,它的生產能力相當大,進而為用戶所創造出的利益價值也更高,是當前用戶頗受歡迎的一款研磨設備。

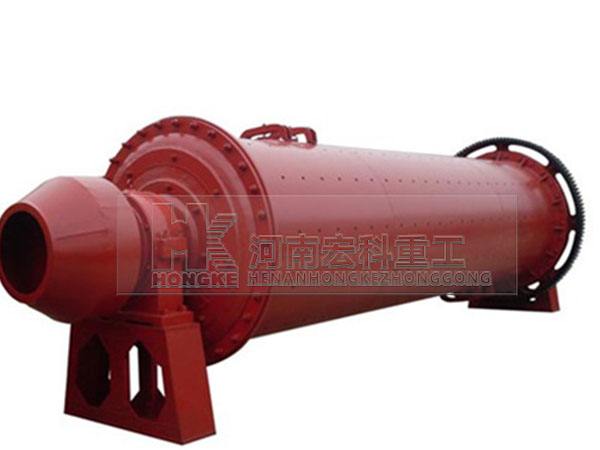

格子型球磨機圖片

格子型球磨機圖片





格子型球磨機圖片

 更多格子型球磨機型號,歡迎咨詢格子型球磨機廠家河南宏科重工,電話:0371-67846980

格子球磨機工作原理

格子型球磨機工作原理是由格子襯板上的孔是傾斜排列的,孔的寬度向排礦端逐漸擴大,可以防止礦漿倒流和粗粒堵塞。礦漿在排礦端下部通過格子襯板上的孔隙流入扇形室,然后隨筒體轉到上部并沿孔道排出。中空軸頸內鑲有耐磨內套,且一端制成喇叭形葉片,以便于引導礦漿順葉片流出磨機。由于這種磨礦機礦漿是通過格子板排礦裝置排出,因此稱為格子球磨機。

格子球磨機性能特點

1.該球磨機傳動采用滾動軸承代替滑動軸承,摩擦力大大降低,起動容易、節能顯著;

2.它的出料端采取了錐體設計,這樣既增加了容積,又迫使錐體端的鋼球分級,愈接近出口,鋼球直徑愈小,增加了反復研磨的作用,便物料的精細程度進一步提高;

3.它采用溝槽式環型襯板,增加了球礦接觸表面,加強了研磨作用,且對礦石有提升能力,降低了功;

4.它采用整體機架,便于土建施工和設備安裝。

格子球磨機安裝試車

1、該設備應安裝在水平的混凝土基礎上,用地腳螺栓固定。
2、安裝時應注意主機體與水平的垂直。
3、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固,如有請進行緊固。
4、按設備的動力配置電源線和控制開關。
5、檢查完畢,進行空負荷試車,試車正常即可進行生產。

格子球磨機技術參數

規格型號 筒體轉速(r/min) 裝球量 進料力度 出料力度 產量(t/h) 電機功率 總重量
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.5
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.7
Ф1200×2400 36 3 ≤25 0.075-0.4 1.5-4.8 30 12
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 12.8
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 13.8
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 16.8
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 21
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1800×3000 25.4 11 ≤25 0.074-0.4 4-10 130 29
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 35.5
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 34.8
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 38
Ф2100×7000 23.7 26 ≤25 0.074-0.4 8-48 280 56.6
Ф2200×4500 21.5 35 ≤25 0.074-0.4 9-45 280 51.8
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 280 60
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 54
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 65
Ф2700×4000 20.7 40 ≤25 0.074-0.4 12-80 380 94
Ф2700×4500 20.7 48 ≤25 0.074-0.4 12-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工藝條件定 800 137
Ф3600×4500 17 90 ≤25 0.074-0.4 按工藝條件定 850 158
Ф3600×6000 17 110 ≤25 0.074-0.4 按工藝條件定 1250 175
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 252
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 203
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 218
Ф4000×6700 16.9 149 ≤25 0.074-0.4 45-252 1800 238
Ф4500×6400 15.6 172 ≤25 0.074-0.4 54-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 68-386 2500 320
Ф5030×8300 14.4 226 ≤25 0.074-0.4 88-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 108-615 4500 525
